RAMScope-EXG(GT170)

차세대 ECU 개발 및 검증을 위한 고성능 RAM 모니터링·계측 시스템

RAMScope-EXG는 ECU 개발 환경에서 RAM 모니터링, CAN 계측, 아날로그 신호 계측을 유연하게 조합할 수 있는 모듈형 계측 시스템입니다.
자유로운 구성으로 다양한 개발 현장(자동차 ECU, 임베디드 시스템 등)에 적용할 수 있습니다.

주요 특징

  • 모듈형 설계 : 전원/통신 모듈 1대에 최대 9개의 계측 모듈 연결 가능

  • 고속 계측 성능 : 최대 2,048ch RAM 모니터링, 최소 5μs 샘플링 지원

  • 다양한 인터페이스 지원 : CAN/CANFD, 아날로그 입력, MCU 디버그 I/F

  • 강력한 데이터 처리 : 장시간 로깅, 실시간 파형/리스트 표시, 시나리오 기반 테스트 가능

  • 자동차 환경 대응 : -40~105℃ 동작, 방수·방진(IP44) 대응 차량용 프로브 지원

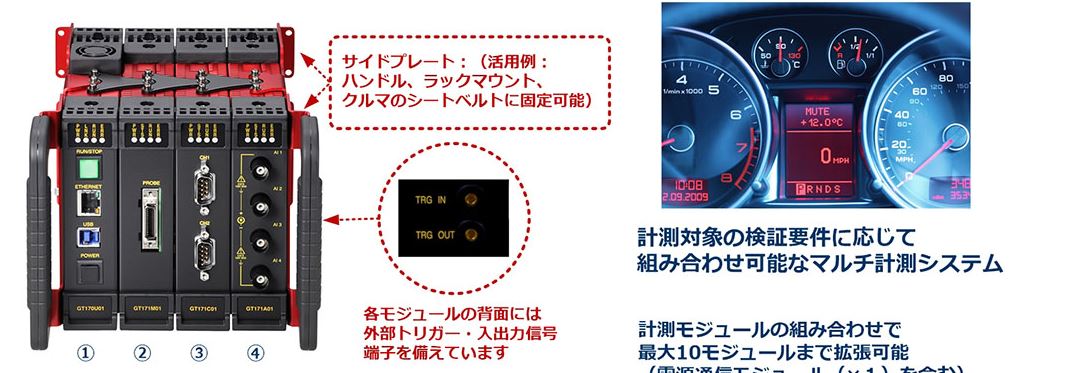

시스템 모듈 구성 (GT170 시리즈)

1. 전원·통신 모듈 (GT170U01)

  • 시스템 전원 공급 및 PC 통신 제어

  • 연결: 최대 9개 모듈

  • 인터페이스: GbEthernet(XCP on Ethernet), USB3.0

  • 외부 트리거 IN/OUT 지원

2. RAM 모니터 모듈 (GT171M01)

  • 최대 2,048ch RAM 계측

  • 변수 주입 기능 (30ch × 64 시나리오 테이블)

  • MCU/차량용 전용 프로브 지원

3. CAN 계측 모듈 (GT171C01)

  • CAN 2.0B / CANFD 고속 계측 지원

  • 최대 8Mbps 대응, 2채널 제공

  • 시나리오 기반 의사 송신 테스트 가능

4. 아날로그 계측 모듈 (GT171A01)

  • 4채널 아날로그 입력 (차동 입력 지원)

  • ±1V ~ ±100V 멀티 레인지 계측

  • 최대 1000V까지(10:1 프로브 사용 시) 측정 가능

GT121/GT122시리즈 (RAM 모니터 전용 모델)

소형·견고한 RAM 모니터 전용 장치로, 마이크로컨트롤러의 디버그 I/F를 통해 내부 RAM 변수의 실시간 변화를 추출합니다.
USB 전원으로 동작하며 장시간 로깅이 가능해 ECU 알고리즘 개발 및 검증에 최적화되어 있습니다.

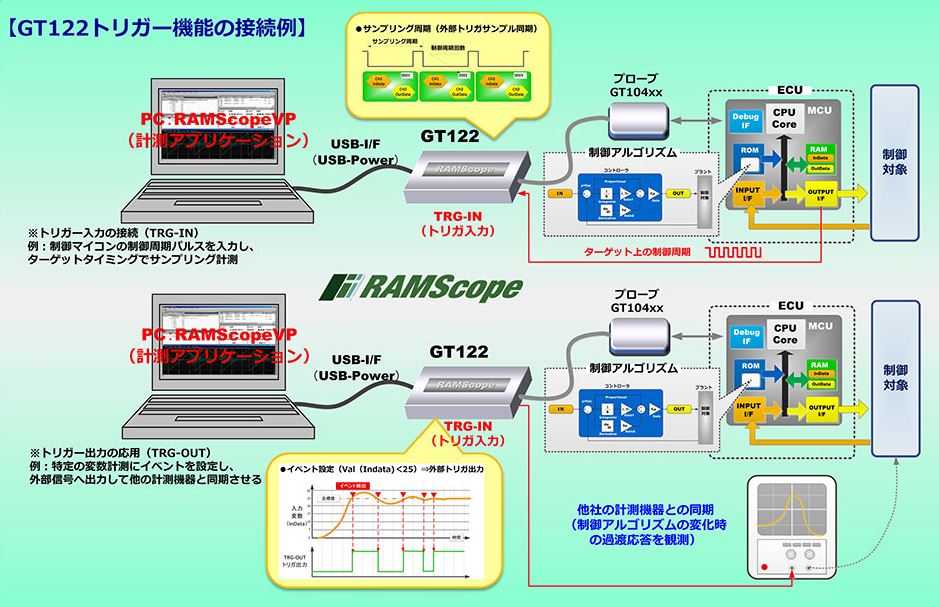

  • GT121 : 기본형 (트리거 기능 없음)

  • GT122 : 트리거 기능 탑재 모델

활용 분야

  • 자동차 ECU 및 차량용 임베디드 시스템 개발

  • 마이크로컨트롤러 기반 제어 알고리즘 검증

  • 실험실 / 차량 환경에서의 실시간 데이터 계측

  • 장시간 로깅 및 시뮬레이션 기반 테스트
